常见超声波焊接机功率放大板的维修

 二维码 2233
发表时间:2018-10-18 15:45作者:李工 13510929282来源:深圳市恒波超声波设备有限公司网址:http://www.szkhz.com/chaoshengbogongfangbanweixiu.html

     超声波焊接机的功率放大板是容易损坏的器件之一,当超声波焊接机不振动时首先判断功率板是否损坏,维修判断方法如下:

1.检修晶体板所需工具有包括:带二极管测量数字万用表,电烙铁,钳子,M3扳手或小开口扳手及十字起子。

2.首先应该将功率板从机器上拆下。注意拆卸功率板时应该确保电源已经关闭并且完全放电,避免可能出现电击危险。

3.将万用表功能选择开关调到二极管测量功能后将表笔正确插入万用表。

4.分别测量功率板的两组三极管,如果数值为0.35至0.55之间为正常,而低于0.3则为损坏。

5.可以将损坏的一组电阻使用电烙铁焊开一只引脚。

6.使用万用表分别测量各个三极管的数值,

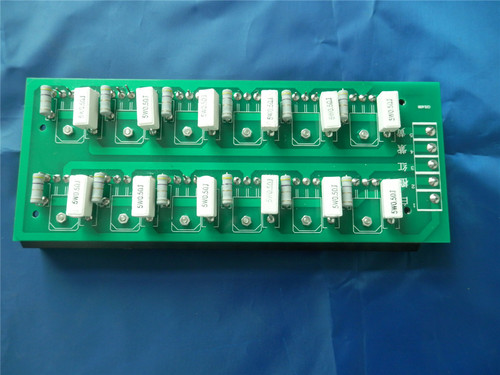

7.测量白色电阻与绿色电阻是否正常。注意白色电阻一般为0.5欧姆,而小电阻一般为0.22欧姆。

8.将已经损坏的三极管拆下更换新三极管在测量确认后将电阻焊回线路板。

9.再次测量两组数三极管数值,在确认正常后就可以装回设备。
